Termografi solceller med drönare – IR-analys och rapport
Termografi av solceller med drönare gör det möjligt att snabbt lokalisera temperaturavvikelser och misstänkta fel i solparker och större solcellsanläggningar. Vi kombinerar termisk flygning med analys, positionering och tydlig rapportering.
Från termisk flygning till användbart åtgärdsunderlag
Värdet ligger inte bara i att samla in värmebilder. Observationerna behöver analyseras, lokaliseras och presenteras så att tekniker och driftpersonal enkelt kan använda materialet vid fortsatt felsökning.
Planering och flygning
Flygningen planeras efter anläggningens storlek, panelernas orientering, rådande väder, solinstrålning och lämplig flyghöjd.
Termisk analys
IR-materialet granskas efter temperaturmönster och avvikelser som kan indikera problem på cell-, modul-, grupp- eller strängnivå.
Positionering
Visuella bilder och positionsdata används för att koppla observationerna till rätt panelrad eller område i solparken.
Rapport
Observationerna sammanställs med bilder, temperaturdata, position, bedömning och rekommenderad fortsatt kontroll.

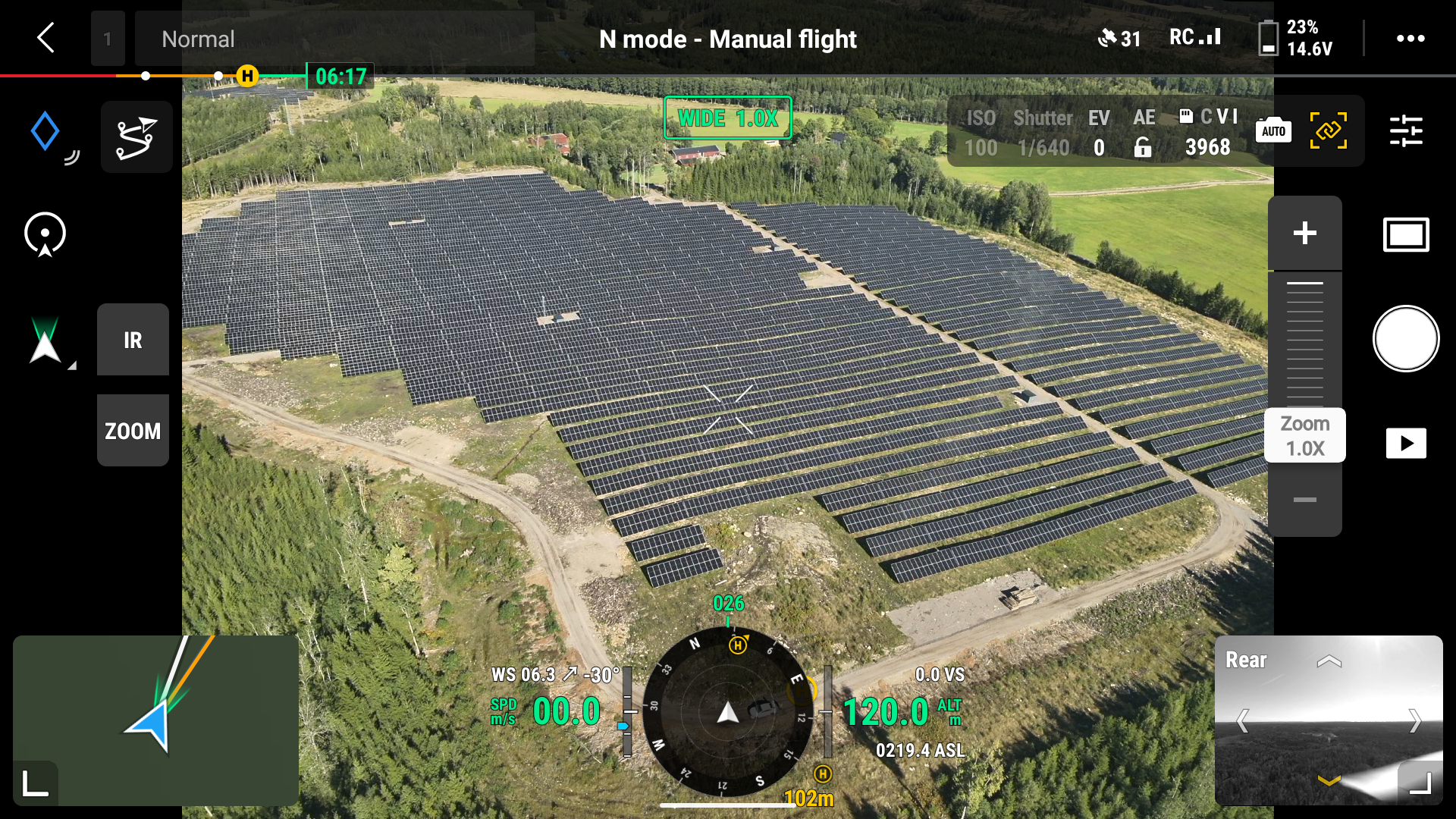

Termografi är särskilt effektivt för större solparker
I en större solpark kan det finnas tusentals paneler. Manuell kontroll panel för panel blir därför både tidskrävande och svår att överblicka.
Med drönare kan stora områden dokumenteras systematiskt och misstänkta avvikelser lokaliseras innan tekniker skickas ut för fysisk kontroll.
- Snabb överblick över stora solcellsanläggningar
- Systematisk dokumentation av panelrader
- Lokalisering av misstänkta temperaturavvikelser
- Bättre underlag inför service och felsökning
- Möjlighet att jämföra anläggningen över tid
Vad får ni efter termograferingen?
Leveransen kan anpassas från en ren termisk flygning till en komplett inspektion med analys, positionsdata, rapport och CAD-underlag.
Radiometriska värmebilder
Termiskt bildmaterial där temperaturer och temperaturdifferenser kan analyseras även efter genomförd flygning.

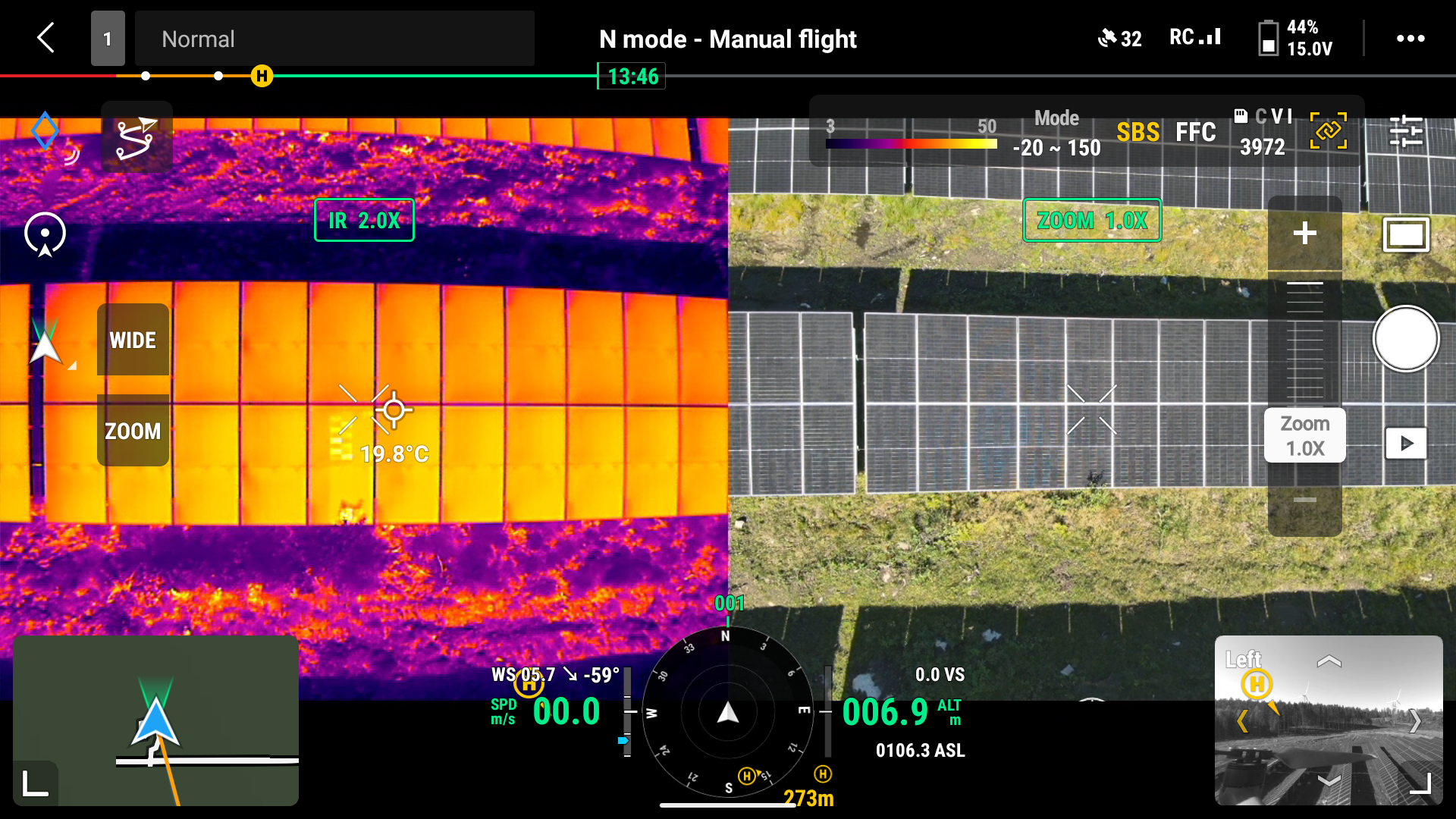

RGB-bilder
Vanliga bilder används för orientering, dokumentation och identifiering av rätt panel eller område i anläggningen.
Markerade observationer
Misstänkta temperaturavvikelser markeras och kopplas till temperaturdata, position och bedömning.
Koordinater
Positionsdata gör det lättare för servicepersonal att hitta rätt område eller panel ute i solcellsanläggningen.
Tydligt åtgärdsunderlag
Observationerna sammanställs för att kunna användas vid service, felsökning och underhållsplanering.
Positionsunderlag
För större solparker kan lodbilder och positionsdata användas som underlag för CAD- och GIS-arbetsflöden.

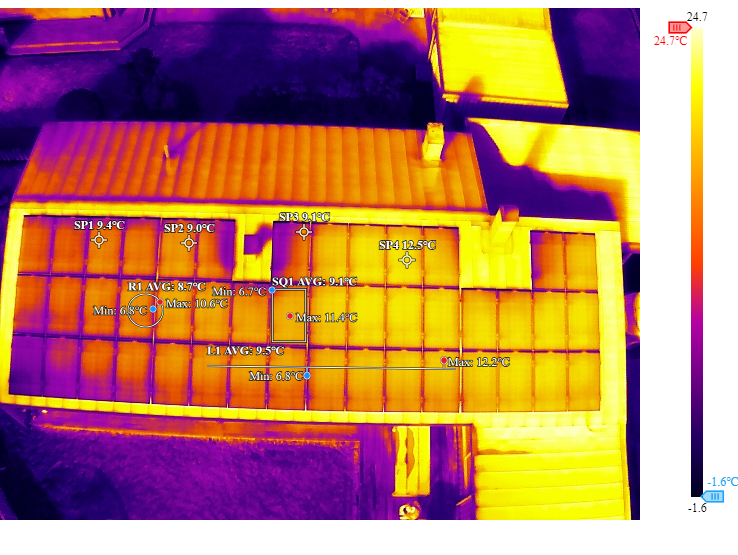

Inte bara värmebilder – ni får ett tydligt rapportunderlag
Kunden får inte bara en mapp med IR-bilder. Identifierade observationer kan redovisas med markerat område, temperaturdifferens, positionsinformation och rekommenderad fortsatt kontroll.
Om flera avvikelser finns i samma bild kan de exempelvis märkas A, B, C och D och kopplas till respektive observation i rapporten.
- Markerad observation i termisk bild
- Maximal temperatur
- Referenstemperatur och ΔT
- Bildtagningsposition
- Uppskattad felposition
- Möjlig orsak
- Kort-, medel- och långsiktig bedömning
- Rekommenderad fortsatt kontroll

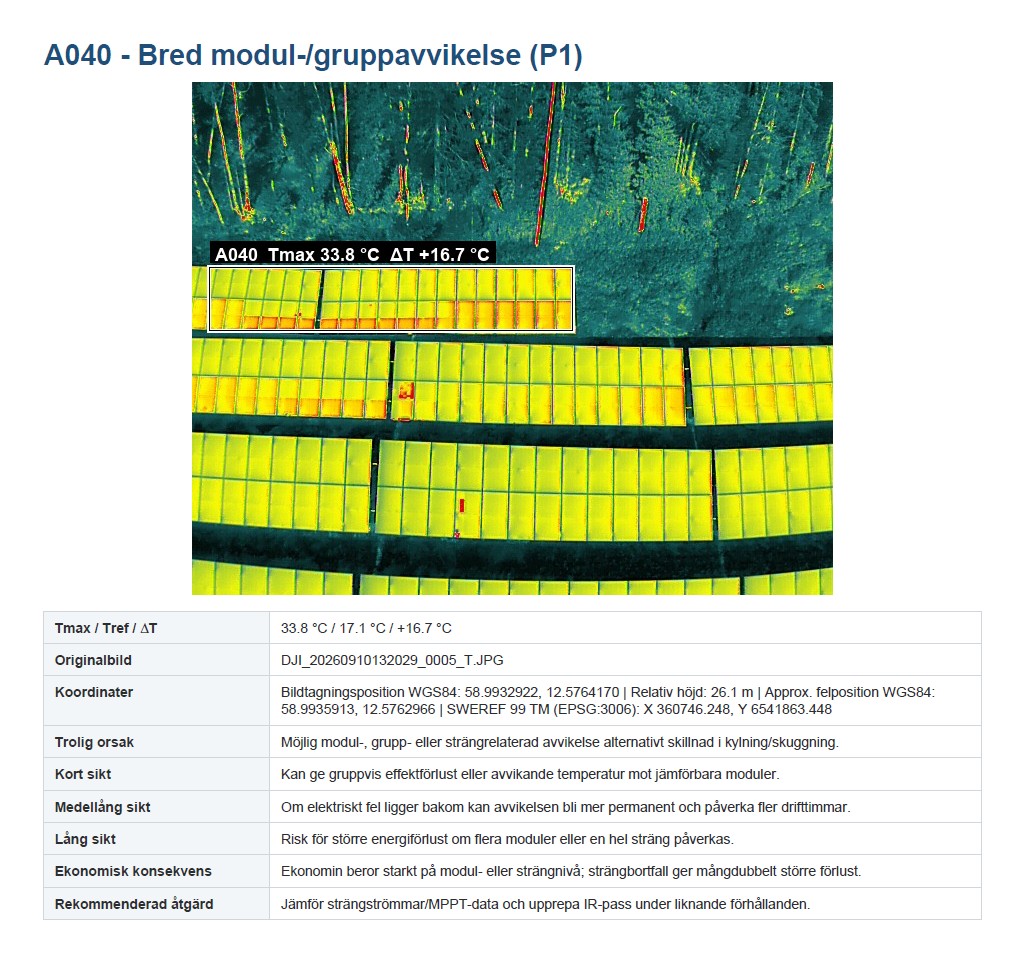

Klicka på rapportbilden för större format
Vilka avvikelser kan termografi av solceller visa?
Termografi används för att identifiera onormala temperaturmönster. Mönstret hjälper till att avgöra vilka delar av anläggningen som bör undersökas närmare.
Hotspots
Enskilda celler eller mindre områden som är tydligt varmare än omgivningen kan indikera en lokal avvikelse eller onormal belastning.
Delmodul- och diodmönster
Ett avvikande temperaturmönster över en del av panelen kan indikera problem som behöver verifieras genom fortsatt teknisk kontroll.
Grupp- och strängavvikelser
Panelgrupper eller hela rader som skiljer sig termiskt från omgivningen kan indikera ett problem på grupp- eller systemnivå.
Skuggning och nedsmutsning
Vegetation, smuts och andra yttre faktorer kan ge tydliga termiska mönster och samtidigt påverka anläggningens produktion.
En temperaturavvikelse är inte automatiskt samma sak som en slutlig feldiagnos. Termografin används för att hitta, dokumentera och prioritera misstänkta områden. Vid behov verifieras orsaken därefter med elektriska mätningar eller fysisk kontroll.
Rätt flygförhållanden är avgörande för resultatet
Termografi påverkas bland annat av solinstrålning, väder, panelernas belastning, betraktningsvinkel, flyghöjd, avstånd och kamerans inställningar.
Vid behov kan inspektionen planeras och dokumenteras med metodik anpassad till IEC TS 62446-3 / SEK TS 62446-3 för utomhustermografi av solcellsanläggningar.
- ✓ Planering efter väder och solinstrålning
- ✓ Anpassad flyghöjd och bildvinkel
- ✓ Radiometriska IR-bilder
- ✓ Visuella bilder för orientering
- ✓ Positionsdata vid behov
- ✓ Dokumenterad analys och rapport
Enstaka kontroll eller återkommande termografering
Inspektionen kan beställas som en enstaka kontroll eller som ett återkommande upplägg för att följa anläggningens status över tid.
Årlig kontroll
En termisk kontroll under lämpliga förhållanden för att dokumentera anläggningen och identifiera nya avvikelser.
- IR-flygning
- Analys
- Positionering
- Rapport
Vår + höst
Två kontroller per år gör det möjligt att jämföra anläggningens status och följa om tidigare observationer förändras.
- Jämförbara kontroller
- Historik över observationer
- Bättre underlag för underhåll
- Anpassat upplägg efter solparkens storlek
Vanliga frågor om termografi solceller med drönare
Kan termografi visa exakt vad som är fel?
Termografi visar var temperaturavvikelser finns och hur de ser ut. Mönstret kan indikera en möjlig orsak, men vissa fel behöver verifieras med elektriska mätningar eller fysisk kontroll.
Får vi positionen på panelen som avviker?
Positionsdata och visuella bilder kan användas för att lokalisera observationerna. För större solparker kan även CAD- eller positionsunderlag tas fram när det ingår i uppdraget.
Kan ni termografera en hel solpark?
Ja. Drönarbaserad termografi lämpar sig särskilt väl för större anläggningar eftersom stora områden kan dokumenteras systematiskt och misstänkta avvikelser därefter granskas mer detaljerat.
Vilket material får vi efter flygningen?
Leveransen kan omfatta radiometriska värmebilder, visuella bilder, markerade observationer, positionsinformation och sammanställd rapport beroende på valt upplägg.
Behöver solcellsanläggningen stängas av?
Normalt inte. Termografin utförs när solcellsanläggningen producerar eftersom belastning och solinstrålning är viktiga för att relevanta temperaturmönster ska uppstå.
Kan kontrollen göras återkommande?
Ja. Kontrollen kan exempelvis utföras en gång per år eller vår och höst för att skapa ett jämförbart underlag över tid.
