Drönarkartering åt Älvdalens kommun – ortofoto och digital kartlösning

Drönartjänst Sverige AB genomför ett omfattande drönarkarteringsprojekt åt Älvdalens kommun.
Uppdraget omfattar högupplöst kartering och framställning av ortofoto över Särna by, Idre by,
Idre Himmelfjäll, Idre Fjäll, Fjätervålen och Grövelsjön/Storsätern.

Projektet är ett bra exempel på ett komplett karteringsuppdrag där själva drönarflygningen bara är en del
av arbetet. Stora geografiska områden, kraftiga höjdskillnader, fjällterräng, väderförhållanden,
luftrum och krav på spridningstillstånd ställer höga krav på både planering och genomförande.

Drönartjänsts koncept omfattar dessutom mer än själva ortofotot. Vi kan även erbjuda
digital karthantering där ortofoto, GIS-data och andra informationslager samlas i en webbaserad
kartmiljö med lager, mätverktyg och visualisering.

Flygplanering → tillstånd → drönarflygning → fotogrammetri → ortofoto →
spridningstillstånd → GIS-data → digital kartportal → lager och mätverktyg.

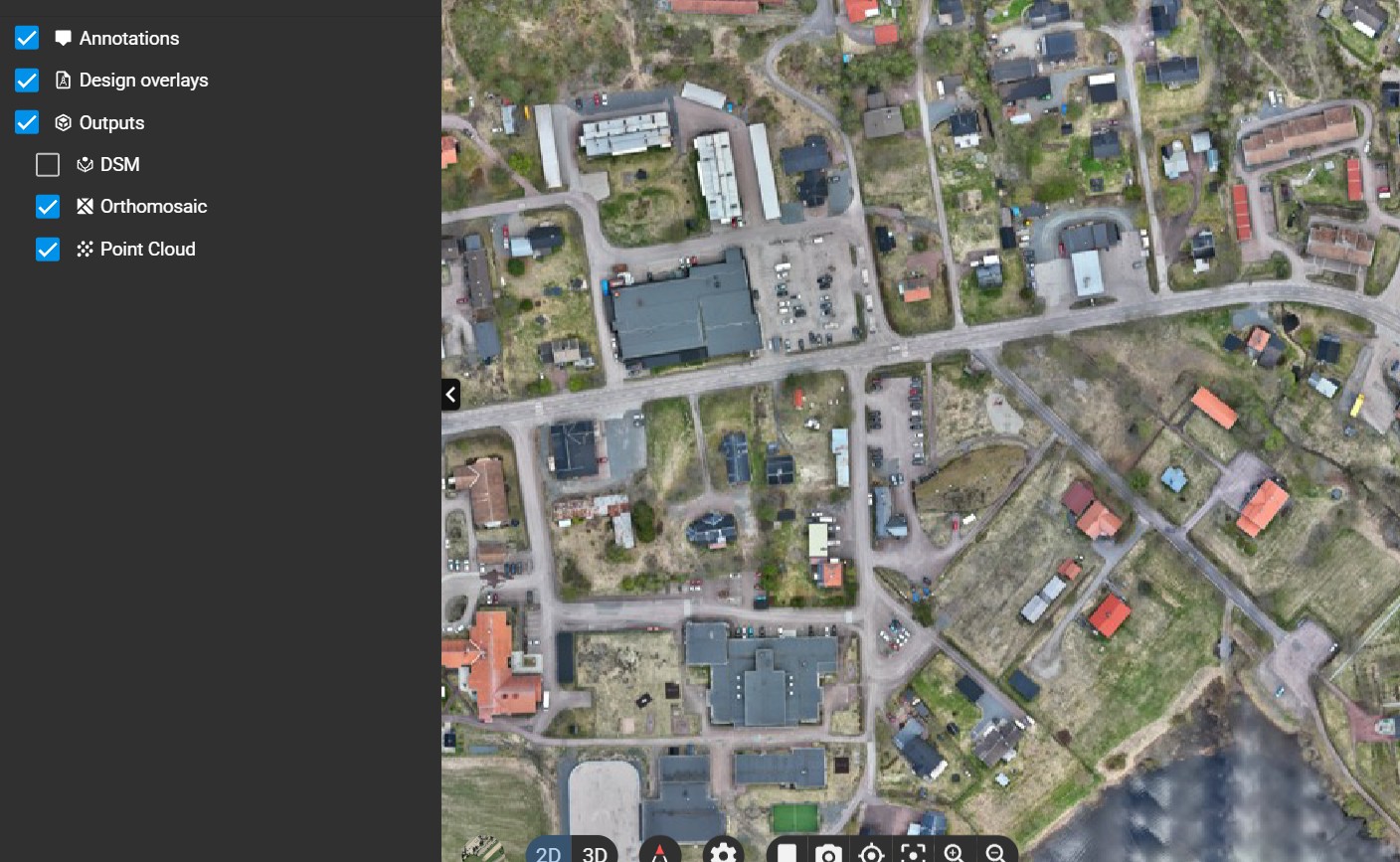

Ortofoto över Idre by från drönarkartering åt Älvdalens kommun
Högupplöst ortofoto över Idre by framtaget genom drönarkartering för Älvdalens kommun.

Kartering av sex områden i Älvdalens kommun

Uppdraget omfattar framtagning av högupplösta ortofoton över:

Ortofotona framställs med en upplösning på minst 2 cm/pixel och levereras i
TIF-format i koordinatsystemet SWEREF 99 13 30.

Den höga upplösningen ger ett mycket detaljerat geografiskt underlag där exempelvis byggnader,
vägar, markytor och andra objekt kan studeras på en helt annan detaljnivå än i mer översiktliga
flygbilder.

Vad är drönarkartering?

Vid kartering med drönare fotograferas ett område systematiskt från luften enligt
noggrant planerade flygstråk. Bilderna tas med stor överlappning och bearbetas därefter med
fotogrammetri.

Ett stort antal separata drönarbilder kan på detta sätt kombineras och geometriskt korrigeras till
ett sammanhängande ortofoto.

Till skillnad från ett vanligt flygfoto är ett ortofoto geometriskt anpassat för att fungera som
geografiskt underlag. Materialet kan exempelvis användas för att:

För kommuner, fastighetsägare, entreprenörer och projektörer kan drönarkartering därmed ge ett
mycket aktuellt och högupplöst besluts- och planeringsunderlag.

Fjällterräng gör drönarkarteringen mer komplex

Kartering i områden som Idre, Fjätervålen och Grövelsjön innebär andra
förutsättningar än att flyga över ett mindre och plant exploateringsområde.

En av de största utmaningarna är de stora variationerna i markhöjd. Vid fotogrammetrisk
drönarkartering behöver flygningen planeras så att bildupplösning, marktäckning och överlappning
kan hållas på rätt nivå även när terrängen snabbt stiger eller sjunker.

Städjan i Älvdalens kommun – fjällterräng i området för drönarkartering
Städjan och den kuperade fjällterrängen i Älvdalens kommun, en miljö som ställer höga krav
på planering vid drönarkartering.

Flygplaneringen behöver bland annat ta hänsyn till:

Vid stora områden krävs dessutom flera separata flygningar som senare ska kombineras till ett
sammanhängande geografiskt underlag. Det ställer höga krav på både datainsamling och
efterbearbetning.

Väder och ljus påverkar kvaliteten på ortofotot

Vid större ortofotoprojekt är väder och ljus viktiga faktorer. För uppdraget åt Älvdalens kommun
ska materialet tas i dagsljus och leveransen ska inte bestå av vinter- eller skuggfoton.

I fjällmiljö kan väderförhållandena förändras snabbt. Vind, molnighet och skuggor från terräng och
vegetation kan påverka både flygsäkerheten och kvaliteten på det slutliga ortofotot.

Att identifiera rätt väderfönster för drönarkarteringen blir därför en viktig del
av projektplaneringen.

Renar på väg i Älvdalens kommun nära Idre och Särna
Fjällmiljö i Älvdalens kommun, där drönarkarteringen omfattar områden kring bland annat
Idre, Särna och Grövelsjön.

Ortofoto med 2 cm per pixel

Projektets krav på minst 2 cm/pixel innebär en mycket hög detaljnivå.
Förenklat betyder det att en pixel i ortofotot motsvarar cirka två centimeter på marken.

Ett högupplöst ortofoto kan vara värdefullt inom exempelvis:

Luftrum och tillstånd är en del av drönarkarteringen

Professionell drönarkartering handlar inte bara om kamerateknik och
databearbetning. Inför flygningen behöver även de aktuella förutsättningarna i luftrummet
kontrolleras.

Beroende på flygområde kan planeringen bland annat behöva ta hänsyn till geografiska UAS-zoner,
restriktioner i luftrummet, flyghöjd och andra krav som gäller för den aktuella operationen.


Läs mer i Transportstyrelsens Drönarflygguide

Spridningstillstånd från Lantmäteriet

När flygningen är genomförd och ortofotot framtaget återstår ytterligare en viktig del av
arbetsflödet.

Flygbilder och geografiskt bildmaterial över Sveriges landområden kan omfattas av regler om
spridningstillstånd.

I uppdraget åt Älvdalens kommun ska samtliga ortofoton ha spridningstillstånd från Lantmäteriet
före leverans.

Drönartjänst hanterar även denna del av processen. Kunden kan därmed få en sammanhållen leverans
från flygplanering och datainsamling till färdigt geografiskt material.


Läs mer om spridningstillstånd hos Lantmäteriet

Från ortofoto till digital karthantering

För Drönartjänst behöver det färdiga ortofotot inte vara slutprodukten.

Stora TIF-filer och omfattande geografiska datamängder kan vara svåra att hantera för användare
som inte arbetar i avancerade GIS-program varje dag. Därför kan vi även erbjuda
digital karthantering som en del av vårt koncept.

Materialet kan tillgängliggöras i en webbaserad kartmiljö där användaren kan arbeta direkt med
det insamlade geografiska underlaget.

I projektet åt Älvdalens kommun används Pix4D Cloud för att tillgängliggöra och
granska projektdata.

Digital kartportal med lager och mätverktyg

En digital kartportal gör att ortofotot kan användas som ett praktiskt arbetsverktyg istället
för att endast vara en stor bildfil.

Kartmiljön kan bland annat ge tillgång till:

Kombinera ortofoto med olika GIS- och kartlager

En viktig fördel med digital karthantering är möjligheten att kombinera ortofotot med andra
kartlager och GIS-data.

Det högupplösta ortofotot kan fungera som grundkarta medan andra geografiska informationslager
läggs ovanpå.

Beroende på projekt och tillgängliga data kan det exempelvis handla om:

Användaren kan tända och släcka olika lager beroende på vilken information som är relevant.
På så sätt kan geografisk information från flera källor samlas och visualiseras i
en gemensam digital kartmiljö.

Ett komplett koncept för drönarkartering

Projektet åt Älvdalens kommun visar hur Drönartjänst kan ta ansvar för hela processen från
flygplanering till användbar geografisk information.

1. Planering av karteringen

Analys av projektområde, terräng, upplösningskrav och tekniska förutsättningar.

2. Flyg- och tillståndsplanering

Kontroll av luftrum, geografiska UAS-zoner och andra förutsättningar för flygningen.

3. Datainsamling med drönare

Systematisk fotografering med anpassad marktäckning och bildöverlappning.

4. Fotogrammetrisk bearbetning

Bearbetning och sammanfogning av det insamlade bildmaterialet.

5. Framställning av ortofoto

Högupplöst och geografiskt korrigerat kartunderlag.

6. GIS och koordinatsystem

Leverans av geografisk data i lämpligt format och koordinatsystem.

7. Spridningstillstånd

Hantering av bildmaterialet enligt gällande regler innan leverans.

8. Digital kartportal

Webbaserad åtkomst till ortofoto och projektdata.

9. Kartlager och mätverktyg

Möjlighet att mäta, visualisera och kombinera olika typer av geografisk information.


För beställaren innebär detta möjlighet till en leverantör för hela kedjan – från
drönarflygning till färdig digital kartlösning.

Drönarkartering för kommuner, företag och större projekt

Tekniken och arbetsmetoden som används i Älvdalens kommun kan skalas från mindre
projektområden till hela samhällen och större geografiska områden.

Drönarkartering och ortofoto kan bland annat användas av:

Vid större och mer komplexa projekt blir kombinationen av erfarenhet inom
drönarflygning, fotogrammetri, GIS, terräng, luftrum, tillstånd och datahantering
särskilt viktig.

Behöver ni kartera ett större område?

Drönartjänst arbetar med drönarkartering, ortofoto, fotogrammetri, 3D-modellering,
GIS och geografiska drönartjänster över hela Sverige.

Vi kan hjälpa till med hela processen – från flygplanering och datainsamling till färdigt
ortofoto och en digital kartlösning med lager och mätverktyg.

Det innebär att beställaren inte behöver kombinera flera olika leverantörer för flygning,
databearbetning, GIS och karthantering.
